摘要：塑料購物袋，也稱馬夾袋、手提（tí）袋（dài）、塑料袋，也因為使用方便，已經（jīng）普遍應用於我們的生活之中。常見塑料購物袋以樹脂為主（zhǔ）要（yào）原料生產的薄膜、經熱合或粘合等製袋工藝加工而成。市場需求量大，應用行業多，存在的問題也跟隨出現，近（jìn）期山（shān）東省市場監管局日前對全省60家企業（yè）生產的（de）60批次塑料袋產品進行了監督抽檢，檢測發現，部分企業產品不合格被點名通報（bào），那如何來控（kòng）製塑料（liào）包裝袋的質量，我們今天結合山（shān）東樱桃视频官方版免费版檢測儀器來一一分（fèn）析。

關鍵詞：塑料購（gòu）物袋熱合強度、購物袋落鏢衝擊、馬夾袋厚度測試、手提袋測試、塑料袋檢測

1、意義

塑料購物（wù）袋（dài）目前市場上產品層次不齊，合格（gé）的包裝袋應該標（biāo）注依據國家（jiā）標準，承重量，等級要求，企業相關信息，批號，生產日期等相關信（xìn）息（xī），對產品有明確的（de）標識和使用範圍。比如是否（fǒu）是食品級包裝袋，是否可以二次使用等。在使用時，承重量，跌落性能，袋子材料的（de）熱合強（qiáng）度，漏水性，落鏢衝擊性能每一項（xiàng）都有相關標準的檢測要求，如何沒有檢測，沒有管控，就會導致在使用中出現產（chǎn）品跌落、損壞等問題（tí）。

圖 2 塑料購物袋

圖2 塑料手提袋使用

2、執行標準

GB/T21661-2008《塑料購物袋》

福利:文（wén）末提供各項標準下載

3、測試項目

3.1 測試項目——厚度測試

3.1.1厚度是（shì）購物袋原材（cái）料基礎性能，厚度不均勻對購物袋的整體性能造成影響，而造成袋子厚薄不均的主要原（yuán）因（yīn）是生產工藝不完善。袋子整體性能造成影響，還會增加企業的生（shēng）產成本。國標對不（bú）同厚度的購物袋，有嚴格的把控要求，如（rú）圖3

圖3 厚度偏差要求

3.1.2測試儀器

DRK203C薄膜測厚儀，接觸式測量方式（shì），適用於量程範圍內的塑料薄膜、薄片、鋁箔等各種材料厚度測量。

點擊圖片查看具體參（cān）數

3.1.3儀器參數

Ø測量範圍：0～3mm（常規）

Ø測量行程：18mm

Ø分辨（biàn）率：0.1μm

Ø測量速度：5次/min（可調）

Ø測頭移動速度：3mm/s

Ø測量壓（yā）強：2kpa、20kpa、50kpa、100kp

Ø接觸麵積：28mm (直徑6mm）  非標可定製

3.1.4測試要求

將塑料購物袋打開，將（jiāng）其剖開（kāi）後，單麵鋪開，用測厚儀測量單（dān）麵（miàn）薄膜厚度。按GT/T6672-2001的（de）規定進行測量，沿塑料購物袋的寬度方（fāng）向均（jun1）勻測量8點（diǎn），將記錄的數據按公式1，公式2計算厚度極限偏差和厚（hòu）度（dù）平均偏差。塑料購物袋有壓花或壓紋時，應將壓花（huā）或壓紋平整（zhěng）地壓平後測定壓平（píng）處厚度。

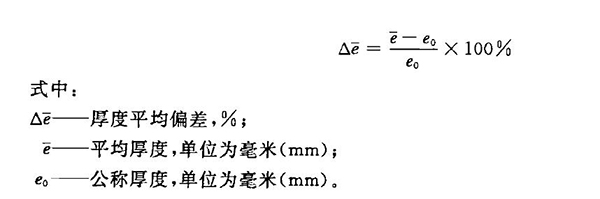

3.1.5測試結（jié）果計算

厚度極限偏差（chà）計算公式

式中：△e——厚度極限（xiàn）偏（piān）差，單位為（wéi）毫米（mm）；

      emin或max——實測最小（xiǎo）或最大厚度，單位為毫米（mm）；

   e0——公稱厚度，單位為毫米（mm）。

3.2  測試項（xiàng）目——提吊（diào）試驗

3.2.1 測試儀器

提袋疲勞試驗機，振幅30mm±2mm，頻率（lǜ）2Hz~3Hz。

3.2.2試驗要求（qiú）

將相當於公稱承重的模擬物（如沙子、米粒等）裝入（rù）袋（dài）中，然後懸（xuán）掛在試驗機上，試驗3600次，觀察袋體及（jí）提帶有無損（sǔn）壞。試驗數量（liàng）三（sān）個，均無破裂為合（hé）格。

3.3 測（cè）試項目——跌落試驗

3.3.1試驗要求

將相當於公稱承重的模（mó）擬物（如沙子、米粒等）裝（zhuāng）入袋中，用（yòng）膠粘帶將袋口封上，袋底離地0.5m高處自由落下，試驗地麵應為平整硬地麵，觀察袋體是否損壞。試驗數量（liàng）三個，均無破裂為合（hé）格。

3.3.2相（xiàng）關設（shè）備

DRK124跌（diē）落（luò）試驗機

點擊圖片查看具體參數

3.3.3儀器（qì）參數

Ø跌落高度：1.5 米

Ø雙翼麵積：1500*1500

Ø底板麵積（jī）：1600*1600

Ø承受重量：200kg

3.4測試項目——漏水性

3.4.1試驗（yàn）要求

將塑料購物袋裝入五分之一容積的（de）清水，水溫23℃±2℃，保持靜置1分鍾後，觀察塑料購物袋底（dǐ）部是否有滴落水珠（zhū），並記（jì）錄所觀察現象，試驗數量三（sān）個。三個袋子均無漏水為合格（gé）。

3.5測試項目——熱合強（qiáng）度

3.5.1測試儀器

DRK101電子拉力試驗（yàn）機，適用於塑料薄膜、複合膜、膠粘製品、橡（xiàng）膠、紙張纖維等產品的拉伸、剝離、熱封、撕裂、穿刺力（lì）、伸長率等性能測試。可定製不同夾具（jù）實（shí）現不同（tóng）測試項目。

點擊圖片查看具（jù）體參數

3.5.2儀器參數

²規格：500N（標配） 50N、100N、5000N（可選（xuǎn））

²精度：優於0.5級

²力值（zhí）分辨率：0.1N

²形變分辨率：0.001mm

²試（shì）驗速度：1～500mm/min（無級調速）

²試樣（yàng）寬度：30mm（標配夾具）50mm（可選（xuǎn）夾具）

²試樣夾持：手動

²行程：700mm（標配） 400mm、1000 mm（可選）

3.5.3測試要求

熱合強度按（àn）QB/T2358-1998進行，試驗速度為300mm/min±50 mm/min，測試結果應滿足以下表格要求（qiú）。

公稱承重m/kg 熱（rè）合強度/（N/15mm）

3.6測試項（xiàng）目——落鏢衝擊

3.6.1測試儀器（qì）

DRK135A 落鏢衝擊試驗儀（yí）用於厚（hòu）度小於1mm的塑料薄膜或（huò）薄片在（zài）給定高度的（de）自由落鏢衝擊下，測定（dìng）50%塑料薄膜或薄片試樣破損時的衝擊（jī）質量和能量。

點擊（jī）圖片查（chá）看具體參數

3.6.2儀器參數

Ø測量方法：A 法、B 法（可選）

Ø測試範圍：A 法：50～2000g B 法（fǎ）：300～2000g

Ø測試範圍：測試精度：0.1g（0.1J）

Ø試樣裝夾：氣動

Ø氣源壓力：0.6MPa（氣源用戶自備）

Ø氣源接（jiē）口：Ф8mm 聚氨酯管（guǎn）

Ø試樣尺寸：＞150mm×150mm

3.6.3測試要求

按（àn）GB/T 9639-1988 A法規定進（jìn）行落鏢質量衝擊試驗，采用單片試樣，落鏢質量見下表，數量為10片。

不破列數≥8個。

3.7測試項目——印刷質（zhì）量

3.7.1測試要求

在袋子印刷（shuā）油墨較多部位上切取試（shì）樣（yàng）。印刷麵（miàn）朝上，用透明膠帶（dài）將試樣四邊固定在平滑（huá）的台麵上露出試驗部位：100mmX100mm。操作過程中不要用手接觸測量部位，用180°剝離（lí）強度為6.5N/15mm±1.0N/15mm的膠粘帶，取寬15mm，長175mm，貼於試樣印刷麵上，在75mm處折成（chéng）180°，並在（zài）粘貼部位用為1kg壓輥來回滾壓一次（cì）。然後用手快速進行剝離，剝離後（hòu）用分度（dù）值為0.5mm的鋼板（bǎn）尺測量印刷油墨剝離麵積與殘留麵（miàn）積，按以下計算印刷油墨（mò）玻璃率（lǜ）。試（shì）驗數量三個，取其平均值，結果修約至1%。

式中：A—— 印刷油墨剝離（lí）率，%

    S1—— 剝離麵積，單位為平方（fāng）毫（háo）米（mm²）

    S2—— 殘留麵積，單位為（wéi）平方（fāng）毫米（mm²）

4、結論（lùn）

關於塑料購物袋的質量控製檢測方案以及解決辦（bàn）法我們通（tōng）過德瑞（ruì）克儀器一一分析（xī），生產企業在生產過程中需要不斷的對自（zì）身產品進行測試來把控產品質量，提升自己產品品質，贏得客戶和市場的認（rèn）可才是最終目的。山東樱桃视频官方版免费版同時承接各個企業寄樣檢測，為各個合作夥伴提供產品檢測數據，樱桃视频官方版免费版實驗室同時還涵蓋紙張（zhāng）、橡膠、薄膜類各種（zhǒng）檢測設（shè）備，滿足不同客戶采購和檢測。

山東樱桃视频官方版免费版期待與行業中的企事業單位增進技術交流與合作！

附件：

塑料（liào）購物袋質量（liàng）控製（zhì）解決（jué）方案標準下（xià）載：

GBT 21661-2008 塑料購物袋.pdf

QBT 2358-1998 塑（sù）料薄膜包裝袋熱（rè）合強度試驗方法.pdf

GBT 6672-2001 塑料薄膜與薄片（piàn）厚度的測定（dìng） 機械測量法.pdf

GBT 9639.1-2008塑料薄膜和薄片 抗衝擊性能試驗方（fāng）法 自由落鏢法 第1部分：梯級法.pdf
