牛皮紙的抗張測試（shì）是評（píng）估其（qí）力學性（xìng）能的重要（yào）指標，主要用（yòng）於測（cè）定牛皮紙在被拉伸直至斷裂時所能承受的最大拉力，以及斷裂時的伸長率等參數，這對於判斷牛皮紙在包裝、運輸、印刷等應用場景中的耐用性至關重要。以下是關於牛皮（pí）紙抗張測試（shì）的詳細介紹：

一、測（cè）試目的
評估牛皮紙抵抗拉伸破壞的能力（lì），為其在實際應用中的選型和質量控製提供依據。
比較不（bú）同批（pī）次（cì）、不同規格牛皮紙的抗張（zhāng）性能差異，確保（bǎo）產品質量的穩定性。
驗證牛皮紙是否符合（hé）相關行業標準或客戶的特定要求（如包裝用牛（niú）皮紙需（xū）具備一（yī）定（dìng）抗張強度以防（fáng）止運輸中破損）。
二、測試標準
牛皮（pí）紙抗張測試需遵循國際或國內通用標準，常見的包括：
ISO 1924-2：紙和紙板抗張強度的測定（第 2 部（bù）分：恒速拉伸法）。
GB/T 12914：紙和紙板抗張強度的測定（恒速拉伸（shēn）法）。
TAPPI T494：紙和紙板抗張強度、破裂伸長率及抗張能量吸收的測定（恒速拉伸法）。
這（zhè）些標準對測試儀器、試樣製備（bèi）、測試條（tiáo）件等均有明（míng）確規定，以保證測試（shì）結果的準確性和可比性。
三、測試儀器

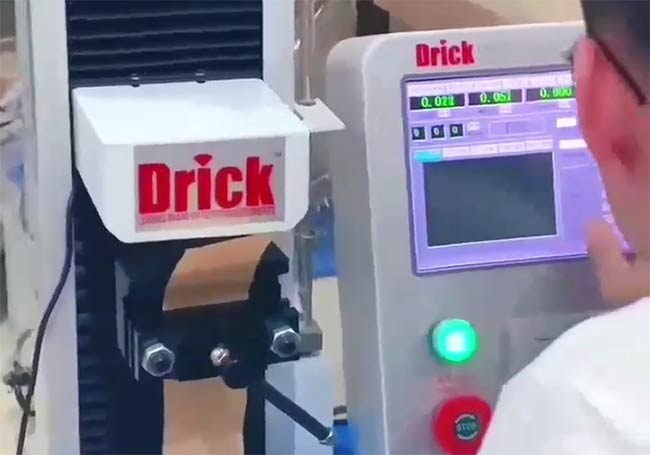

主要使用抗張試（shì）驗機（又稱拉力試驗機），其核心組成包括：
夾持裝置：用於固定試樣的兩端，確（què）保拉伸時不（bú）打滑、不脫落。
驅動（dòng）係統（tǒng）：提供（gòng）恒定的拉伸速度（如 10mm/min、300mm/min，根據標準選擇）。
力值（zhí）傳感器（qì）：測量拉伸過程中的拉力，精（jīng）度需符（fú）合標準要（yào）求。
位移測量裝置：記錄試樣的伸長量，用（yòng）於計算伸長率。
數據處理係（xì）統：自動記錄最（zuì）大拉力、斷裂伸長量等數據，並生成測試（shì）報告。
四、試（shì）樣（yàng）製備
取樣要求：
從同（tóng）一批次牛皮紙中隨機抽取足夠數量的樣品，避免在紙卷邊緣或有缺陷（xiàn）（如（rú）褶皺、孔洞）的部位取樣。
試樣需包含縱向（抗張試驗機（jī）運行方向，MD）和橫向（垂直於紙機運行方（fāng）向，CD），因為牛皮紙的抗（kàng）張性能具有各向異性（縱（zòng）向通常強於橫向）。
尺寸規格：
根據（jù）標準，常見試樣長度為 180mm（夾持距離通常為 100mm），寬度為 15mm 或 25mm（需保證寬度均勻，誤差不超（chāo）過 0.1mm）。
用專用裁紙刀或裁樣器裁切，確保邊緣平整、無毛刺，避免因裁切不當影響測試結（jié）果。
狀態調節：
試樣（yàng）需在標準環境（溫度 23±1℃，相對濕度 50±2%）中放置至少 4 小時（GB/T 10739 要求），使紙（zhǐ）張（zhāng）含水率達到（dào）平衡，避免環境濕度（dù）影響抗張強度（濕度過（guò）高會降低強度，過（guò）低則可能偏高）。
五、測試步驟
校準抗張試驗機：檢查力值傳感器和位移（yí）測量裝（zhuāng）置的（de）準確性，確保符合測試標準。
設（shè）定（dìng）參數：根據標準設置拉伸速度（如 GB/T 12914 中對大多數紙種推薦（jiàn） 50mm/min）、夾（jiá）持距離等。
夾持試樣：將試（shì）樣兩端（duān）分別固定在上下夾持裝置中，確保試樣軸線（xiàn）與拉伸方向一致，且夾持力適中（避免過鬆打滑或過緊壓傷試樣）。
啟動測試：試驗機以設定速度拉伸試樣，直至試樣斷裂，過程中自動記錄拉力 - 伸長（zhǎng）量曲線。
記錄數據：每個方向（縱向、橫向）至少測試 5 個有效試樣，去（qù）除異常值（如因夾（jiá）持不當導致的早斷）後（hòu），取平均值作為最終結果。
六、結果計算
抗張強度：
計算公式：抗張強度（kN/m）= 最大（dà）拉力（N） / 試（shì）樣寬度（m）
單（dān）位也可表（biǎo）示為 MPa（1MPa = 1N/mm²，需根據試樣橫截麵積換算），但牛皮紙常用（yòng） kN/m 作為單位。
斷裂伸長率：
計算公（gōng）式：斷裂伸（shēn）長率（%）=（斷裂時的（de）伸長量 / 初始夾（jiá）持距離）× 100%
例如：夾（jiá）持距離 100mm，斷裂時伸（shēn）長量為 10mm，則伸長率為 10%。
抗張（zhāng）能量吸收（TEA）：
指試樣斷裂前（qián）吸收的能量（liàng），通過（guò）拉力 - 伸長量曲線下的麵積計算，單位為（wéi） J/m²，反映牛皮紙的韌性（如高強度且高伸長率的牛皮（pí）紙，TEA 更高（gāo），更耐衝擊）。
七、影響因素（sù）
紙張本（běn）身：纖（xiān）維種類（如硫酸鹽木漿製成的牛皮紙抗張強度較高）、打漿度（dù）（打漿度適中可提高纖維結合力，增強（qiáng）抗張強度）、定量（厚度）（通常定量越大（dà），抗張強度越高（gāo），但（dàn）需（xū）結合單位麵積強（qiáng）度判斷）。
環境（jìng）條件：溫度和濕度影響紙張含水率，進（jìn）而改變纖維的柔韌性和結合力，導致抗張（zhāng）強度變化。
測試操作：夾（jiá）持方式（是否打滑）、拉伸速度（速度過快可能導致測得（dé）的強度偏高）、試樣尺寸精度等均可能影響結果。
八、應用意（yì）義
包裝領域：牛皮紙常用（yòng）於製作紙箱、紙袋等，抗張強度（dù）不足可能導致包裝在承重或運輸中破裂，因此需通過測試確保（bǎo）其滿足承重要（yào）求（如重型包裝需更高的抗張強度）。
印刷領域：抗張強度低的（de）牛皮紙在印刷過（guò）程（chéng）中可（kě）能因張力作用（yòng）斷裂，影響生產效率（lǜ）。
質量控製：生產過程中通過定（dìng）期抗張測試，可及時發現原料或工藝波動，調整生產參數以（yǐ）保證產品質量穩定。
通過嚴格遵循測試標準和規範操（cāo）作，牛皮紙的抗張測試結果可準確反映其力學性能，為生產、應用和質量評價（jià）提供（gòng）可（kě）靠依據。
